Применение систем одностороннего межсетевого взаимодействия в АСУ ТП: транспорт промышленного протокола ОРС

Алексей
Мальнев
Начальник отдела защиты КСИИ "АМТ-ГРУП"
Андрей
Лежнин
Ведущий инженер АСУ ТП "АМТ-ГРУП"

В одной из предыдущих статей*, рассказывалось о системе одностороннего взаимодействия Fox-IT, которая находит применение в промышленных сетях АСУ ТП. Принцип работы данной системы основан на использовании двух прокси-серверов и аппаратного оптрона между ними, обеспечивающих однонаправленный транспорт ТСР/IР-протоколов.

Когда дело касается передачи данных журналов событий Syslog, передачи любых обновлений в файловом виде, то все, в общем, просто и ограничений почти нет. Но если речь идет о трансляции промышленных протоколов, то возникает ряд проблем:

  • не все промышленные протоколы имеют однонаправленную природу на прикладном уровне;
  • зачастую крайне критичными являются вопросы возникающих задержек.

Что из этого следует?

В контексте передачи данных АСУ ТП и промышленных протоколов системы одностороннего межсетевого взаимодействия оптимально использовать для систем мониторинга SCADA, позволяющих вынести копии (зеркала) SCADA Historian серверов. Суть задачи - исключить любое внешнее воздействие на системы АСУ ТП, но предоставить операторам, подрядчикам, внешним обслуживающим или контролирующим организациям возможность безопасного мониторинга параметров производственных процессов вне ЛВС АСУ ТП.

В рамках данной статьи описывается один из вариантов подобного решения, реализованного в лаборатории "АМТ-ГРУП". Схема реализовывалась специалистами по безопасности и инженерами АСУ ТП в рамках пилотного стенда для планируемой реализации на объекте энерговырабатывающей компании.


Решение основывается на системе одностороннего межсетевого взаимодействия Fox-IT DataDiode и компонентах MatriconOPC. Основной задачей является трансляция данных из промышленного сегмента для формирования зеркала ОРС HDA (Historian Data Access) на стороне корпоративной сети.

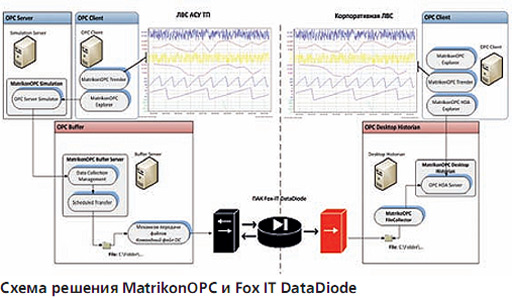

В рамках лабораторного стенда (см. рис.) была протестирована схема репликации данных ОРС DA посредством преобразования данных (тегов) ОРС в файловый формат на стороне ЛВС АСУ ТП, передачи данных в файловом формате через комплекс Fox-IT Data-Diode (протокол FTP), далее выполняется обратная процедура восстановления данных в формат ОРС (и реализация сервиса ОРС HDA) на стороне корпоративной сети.

Основные компоненты решения

MatrikonOPC Simulation Server - сервер генерации данных ОРС. Эта компонента формирует ОРС-деревья с изменяемыми переменными типа Boolean, Integer и др. Данные переменные эмулируют ОРС-теги, то есть изменяемые параметры производственных процессов.

Данная задача, исходя из имеющегося у нас опыта, является актуальной. Система одностороннего межсетевого взаимодействия позволяет сохранить функциональность взаимодействия ЛВС АСУ ТП с внешними сетями. При этом гальваническая развязка исключает на физическом уровне шанс получения доступа извне к системам АСУ ТП (в отличие от систем межсетевого экранирования).

MatrikonOPC Buffer - сервер сбора и буферизации данных ОРС. В нашем случае от этой компоненты требуется принять поток ОРС-тегов и преобразовать его в формат файла ОРС для последующей передачи через DataDiode.

Fox-IT DataDiode - система одностороннего межсетевого взаимодействия. В данном сценарии реализует транспорт протокола FTP для передачи ОРС-файлов.

MatrikonOPC File Collector - программная компонента, преобразовывающая данные из ОРС-файла в формат ОРС-тегов.

Matrikon Desktop Historian - сервер сбора и хранения данных ОРС.

Схема показала свою работоспособность, что значительно расширяет возможности использования систем одностороннего межсетевого взаимодействия в АСУ ТП. Данная схема была реализована со следующими параметрами:

  • производительность: <1000 тегов/с (рассматриваются варианты масштабирования до 100 000 тегов/с);
  • отказоустойчивость и кластеризация Fox-IT DataDiode реализовывается при помощи сетевых балансировщиков;
  • частота обновлений ОРС-файлов: раз в две секунды.
___________________________________________
* См.: Защита АСУ ТП: от теории к практике // Информационная безопасность/Information Security. – 2012.– № 6. – С. 24.
АМТ-ГРУП, ЗАО
115162 Москва,
ул. Шаболовка, 31б, подъезд 3
Тел.: (495) 725-7660
Факс: (495) 725-7663
E-mail: info@amt.ru
www.amt.ru

Опубликовано: Журнал "Information Security/ Информационная безопасность" #2, 2013
